fischer - Goujon d'ancrage FBZ 16/25 | 10 pièces
Num. d'article: F543405
Goujon d'ancrage FBZ
La solution économique pour toutes les fixations standard
Avantages

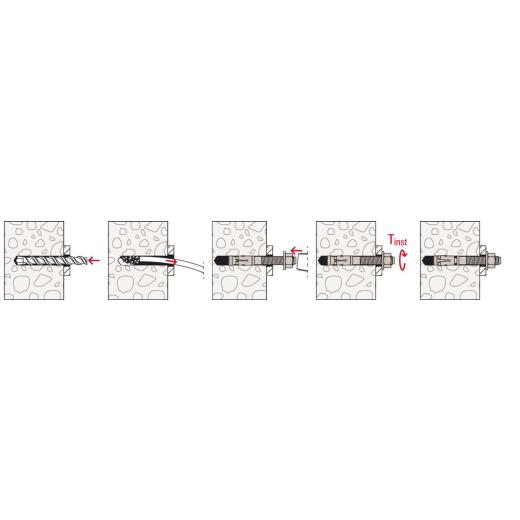

- Fonctionnement sécurisé et installation facile.
- Deux profondeurs d'ancrage pour plus de flexibilité dans l'application.
- Utilisation de forets creux et de couronnes diamantées réglementée dans l'Avis Technique Européen ETA.

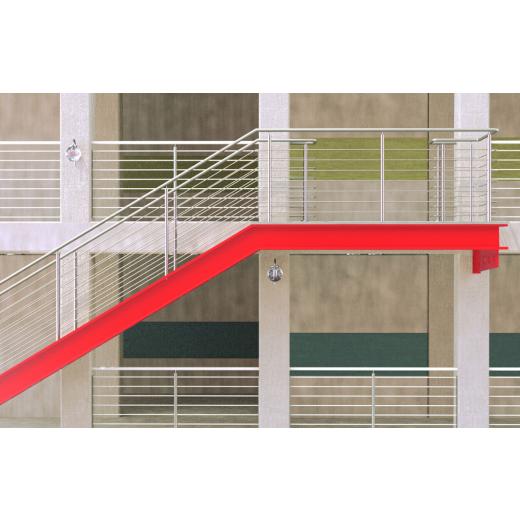

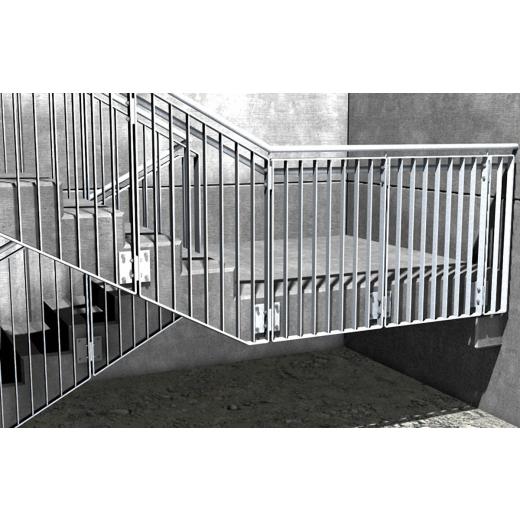

Constructions métalliques, garde-corps, consoles, ascenseurs, plates-formes élévatrices, machines, escaliers, portails, façades, constructions bois
Matériaux de construction
Béton C20/25 à C50/60, fissuré et non fissuré • Béton C12/15
Autorisations
ETA-17/0624 • DoP No. 0187
Données techniques :
| Article | FBZ 8/10 | FBZ 10/10 | FBZ 10/20 | FBZ 10/30 | FBZ 12/10 | FBZ 12/20 | FBZ 12/30 | FBZ 16/25 |
| Homologation ETE | Oui | Oui | Oui | Oui | Oui | Oui | Oui | Oui |
| Diamètre nominal du foret (d0) | 8 | 10 | 10 | 10 | 12 | 12 | 12 | 16 |
| Profondeur de perçage mini. pour installation traversante (h2) | 70 | 87 | 97 | 107 | 99 | 109 | 119 | 133 |
| Longueur de l'ancre (l) | 75 | 95 | 105 | 115 | 110 | 120 | 130 | 148 |
| Épaisseur à fixer maxi. (tfix) | 10/20 | 10/30 | 20/40 | 30/50 | 10/30 | 20/40 | 30/50 | 25/45 |
| Rondelle extérieure Ø x épaisseur | 16 x 1,6 | 20 x 2,0 | 20 x 2,0 | 20 x 2,0 | 24 x 2,5 | 24 x 2,5 | 24 x 2,5 | 30 x 3,0 |
| Filetage | M 8 x 38 | M 10 x 53 | M 10 x 63 | M 10 x 73 | M 12 x 61 | M 12 x 71 | M 12 x 81 | M 16 x 84 |
Prix:
33,90 EUR
TVA 19 % inclus Sans frais de port
3,39 EUR parpièce
