cheville à segment avec ressort KDS 8 x 300 | 25 pièces

Num. d'article: F563861

La cheville à bascule fischer KDS avec homologation VdS et FM

La cheville à bascule fischer KDS avec homologation VdS et FM est un élément de fixation pour les tôles trapézoïdales et offre une solution sûre et testée de manière objective pour la fixation des tuyauteries dans les systèmes de sprinklers stationnaires. D'autres composants tels que les rails de montage, les conduits de ventilation, les chemins de câbles et les systèmes d'éclairage peuvent également être rapidement fixés aux tôles trapézoïdales en raison de la manipulation simple. La tige filetée réglable en hauteur et sécurisée contre le dévissage accidentel permet un alignement pratique des composants à monter sur la tôle trapézoïdale. Le choix parmi différentes longueurs aide à sélectionner la cheville à bascule KDS appropriée pour l'application respective.

Caractéristiques

• Matériau : Acier, galvanisé, passivé
• Matériau de joint : TPE-O élastomère polyoléfine
• Galvanisation : Galvanisé, min. 5 µm selon DIN EN ISO 4042

Applications

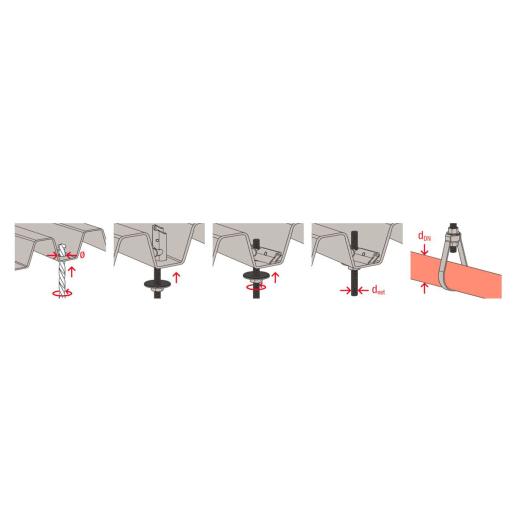

• La cheville à bascule KDS entièrement pré-montée est utilisée comme élément de fixation sur les tôles trapézoïdales
• Convient par exemple pour la fixation des tuyauteries, des rails de montage, des conduits de ventilation, des chemins de câbles et des systèmes d'éclairage

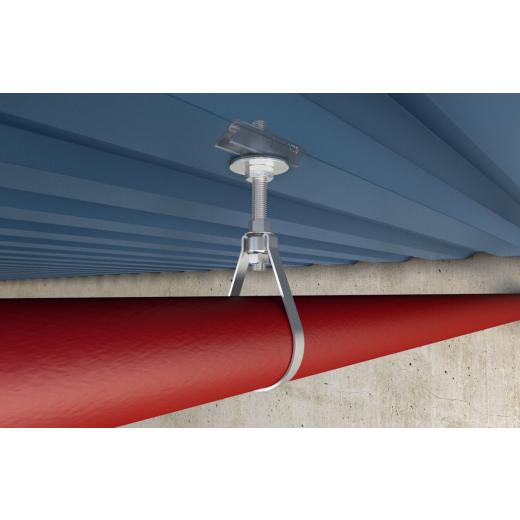

• Fixation des conduites de sprinklers aux tôles trapézoïdales : de ¾ à 1 ½" pouce selon FM, max DN 50 (2") selon VdS
• La charge de traction autorisée par point de fixation pour les conduites de sprinklers sur les tôles trapézoïdales est de 0,8 kN, pour d'autres fixations 1,0 kN

Homologations

• G 422021

Données techniques

Filetage (A)	M 8
Longueur de filetage (lg)	300 mm
Charge statique maximale selon VdS/FM	0,8 kN
Charge statique maximale pour d'autres applications dans les tôles trapézoïdales	1 kN
Charge statique recommandée maximale sans tenir compte de la tôle trapézoïdale	8,0 kN

Prix:

217,90 EUR

TVA 19 % inclus Sans frais de port

8,72 EUR parpièce
